Арт: 2.9.25
Паронитовые фланцевые прокладки для труб ⌀15-200 мм

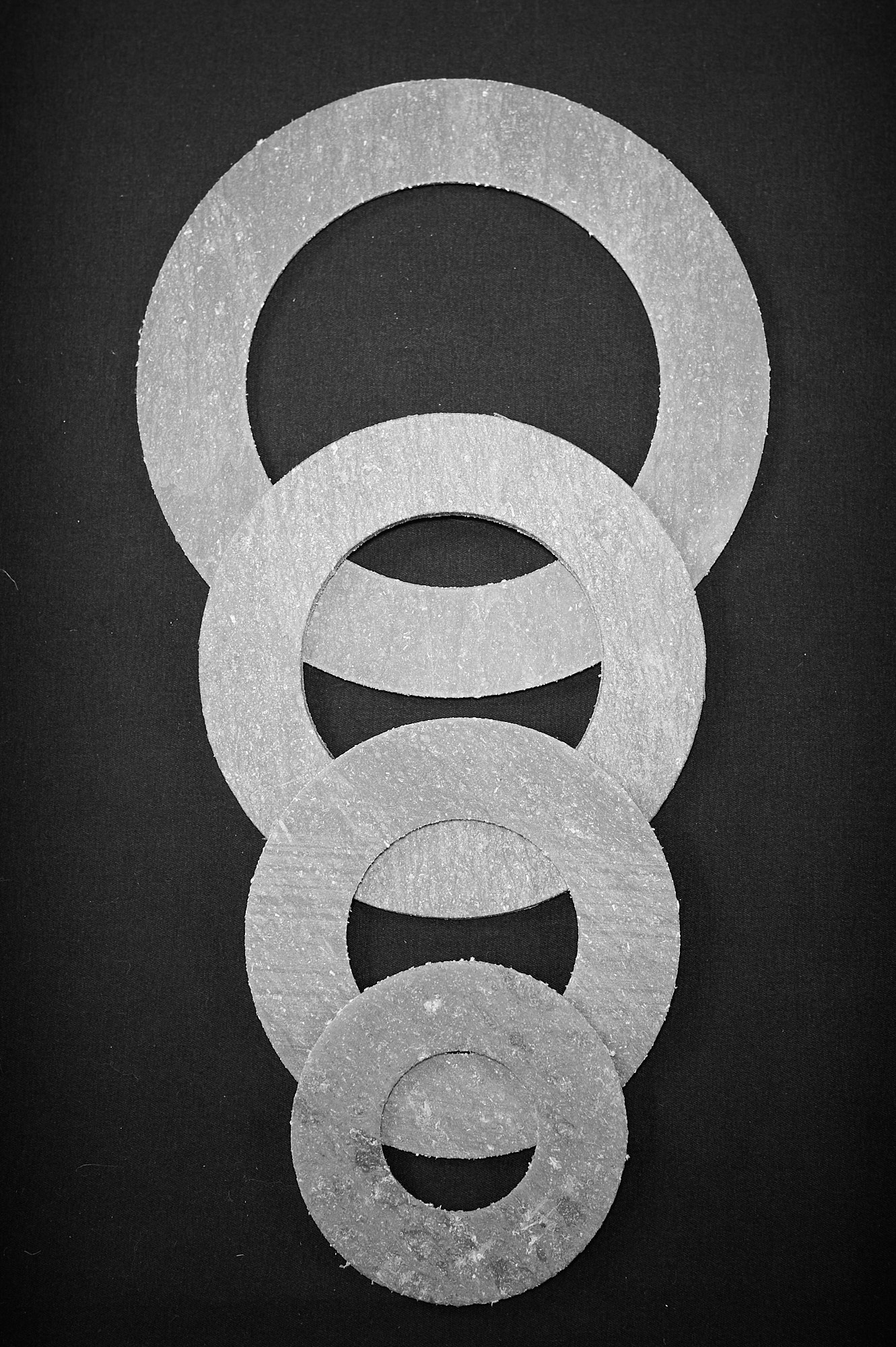

Плоские прокладки для фланцев арматуры, соединительных частей и трубопроводов из асбестосодержащего паронита.
Изделие выпускается в следующих вариациях:
 | Арт. 2.9.25. Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм) |
| Арт. 2.9.26. Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм) |
| Арт. 2.9.27. Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм) |
| Арт. 2.9.28. Паронитовая фланцевая прокладка Dу 32 мм (38*81 мм) |
| Арт. 2.9.29. Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм) |
| Арт. 2.9.30. Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм) |
| Арт. 2.9.31. Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм) |
| Арт. 2.9.32. Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм) |
| Арт. 2.9.33. Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм) |
| Арт. 2.9.34. Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм) |
| Арт. 2.9.35. Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм) |
| Арт. 2.9.36. Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм) |
Описание
Характеристики
| Малые проходы, Dу 15–25 | внутр. 20, 25, 29; наруж. 50, 60, 69 мм |
| Dу 32–50 | внутр. 38, 45, 57; наруж. 81, 91, 106 мм |
| Dу 65–100 | внутр. 75, 87, 106; наруж. 126, 141, 161 мм |
| Крупные, Dу 125–200 | внутр. 132, 161, 216; наруж. 191, 216, 271 мм |
| Толщина | 2 мм |
| Стандарт прокладок | ГОСТ 15180-86 |
| Материал | ПОН-Б, ГОСТ 481-80 |
| t среды | −50…+450 °C |
| P | ≤ 6,4 МПа; перегретая пресная вода — ≤ 4 МПа |
На что смотреть при выборе
Условный проход. Берут по Dу трубы или маркировке на корпусе арматуры.
Порог по температуре. До +80 °C на воде допустима резина ТМКЩ; выше +100 °C, на паре и газе — паронит.
Асбест. Безасбестовая замена работает лишь до +150 °C и 40 атм.
Посадка. Прокладку центрируют без захода в проход, болты тянут крест-накрест за несколько проходов.
Технология
Паронит сохраняет упругость на горячих средах, где резина быстро её теряет, и выдерживает затяжку фланцевых болтов без выдавливания.
