Кронштейн чугунного радиатора на полосе 300 мм К 4.6

Кронштейн на полосе для чугунного секционного радиатора: две опоры с фиксированным шагом и пазами под подгонку. Ниже — размеры по чертежу и пункты, которые стоит проверить до покупки.

Исполнение:

	Арт. 1.1.1.1. Кронштейн чугунного радиатора на полосе 300 мм К 4.6

Описание

Характеристики

Модель	К 4.6
Полоса	300 ± 5 мм, толщина 3 мм
Шаг крюков	190 ± 3 мм
Высота крюков	140 и 110 мм (± 3 мм)
Ширина крюка	20 мм
Радиус захвата	60 мм
Крепление	продолговатые отверстия на концах полосы

На что смотреть при выборе

Совпадение шага. 190 мм должны прийтись на промежутки между секциями. Нет совпадения — нужен другой разнос, например К 4.8.

Несущая способность стены. Кронштейн надёжен ровно настолько, насколько надёжен крепёж в основании. Для пустотелых стен закладывайте специальные дюбели.

Количество опор. Длинная многосекционная батарея не должна провисать между кронштейнами — считайте опоры по длине и массе прибора.

Разная высота крюков. Это особенность модели, а не брак. Примерьте полосу к радиатору заранее, чтобы при разметке не ошибиться с положением нижнего края прибора.

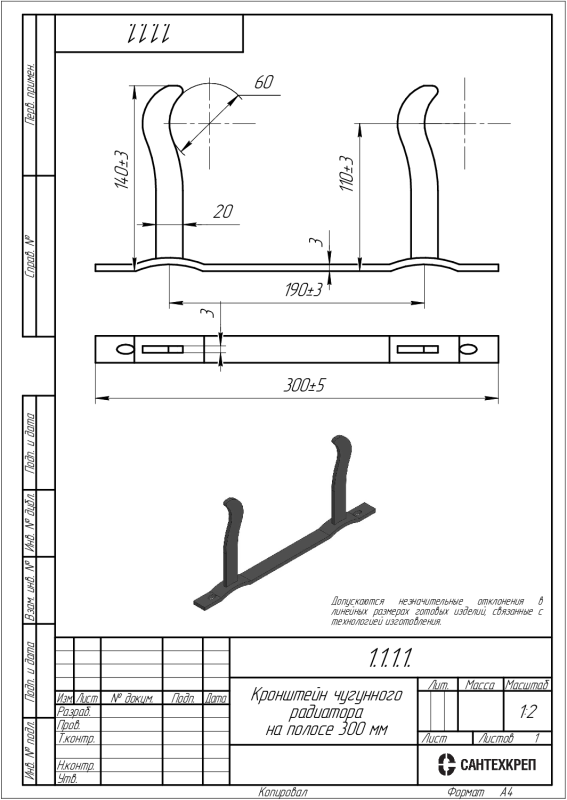

Чертёж

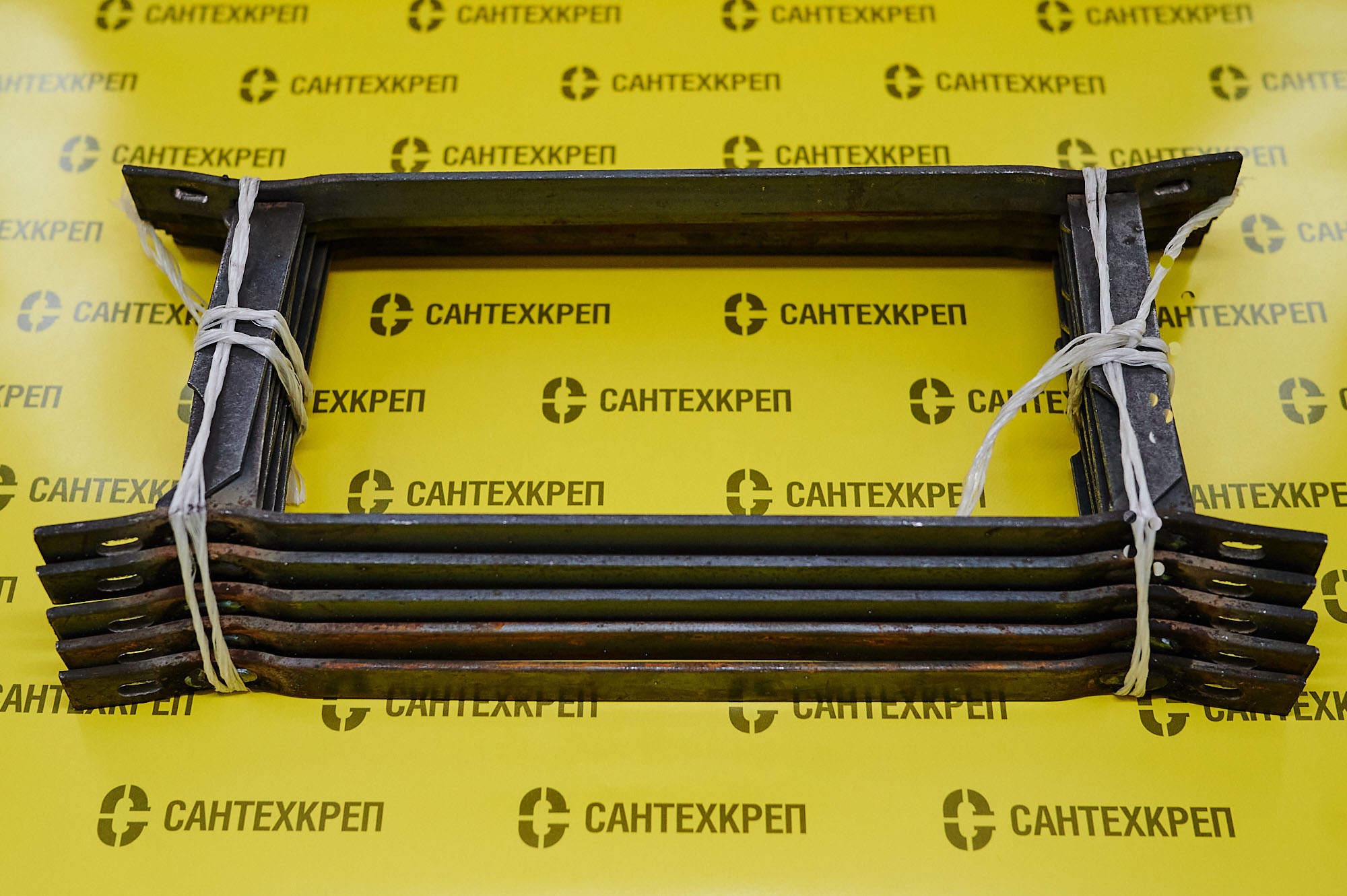

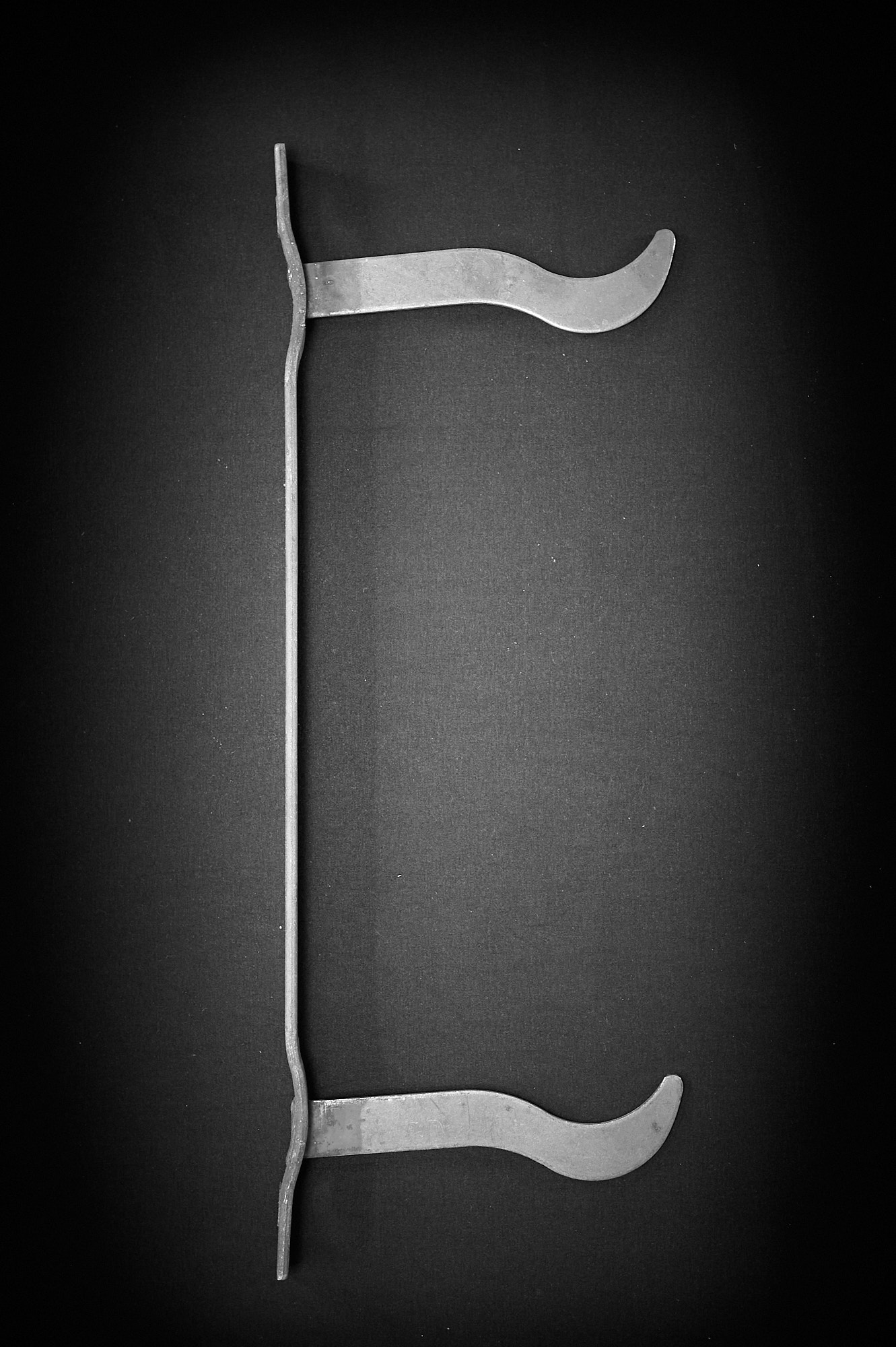

Фотографии

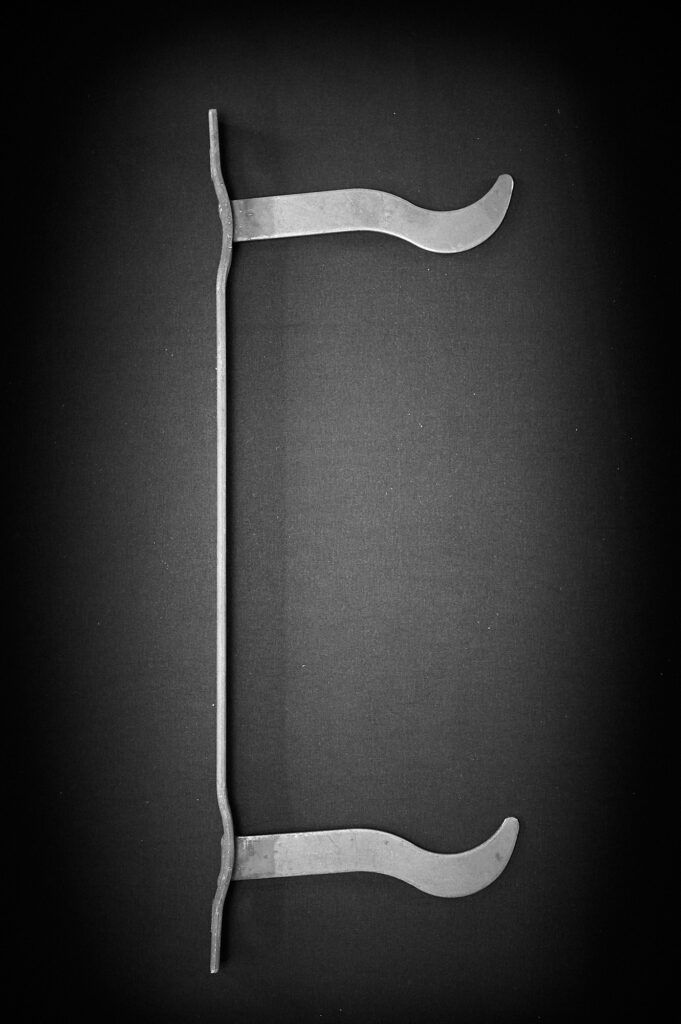

Кронштейн чугунного радиатора на полосе 300 мм К 4.6
