Кронштейн чугунного радиатора на полосе 500 мм К 4.8

Кронштейн с увеличенным разносом крюков для чугунных секционных радиаторов. Выбирают его, когда короткая полоса не попадает крюками между секциями или опору нужно растянуть по широкому участку прибора. Размеры даны по чертежу, ниже — на что обратить внимание при подборе.

Исполнение:

	Арт. 1.1.1.2. Кронштейн чугунного радиатора на полосе 500 мм К 4.8

Описание

Характеристики

Модель	К 4.8
Длина полосы	500 ± 5 мм
Толщина полосы	3 мм
Разнос крюков	385 ± 3 мм
Высокий / низкий крюк	140 / 115 мм
Ширина крюка	25 мм
Радиус захвата	50 мм

На что смотреть при выборе

Геометрия радиатора. Оба крюка должны войти в промежутки между секциями. Проверяйте рулеткой по месту, а не по памяти.

Длина участка стены. Полосе нужно 500 мм ровной поверхности. Рядом с откосом или трубой стояка это место есть не всегда.

Основание. Полоса крепится только по концам, поэтому всё решают дюбели: в пустотелом кирпиче и газобетоне берите крепёж для таких материалов.

Число опор. Тяжёлой батарее одной пары крюков может не хватить — считайте по длине и массе прибора.

Чертёж

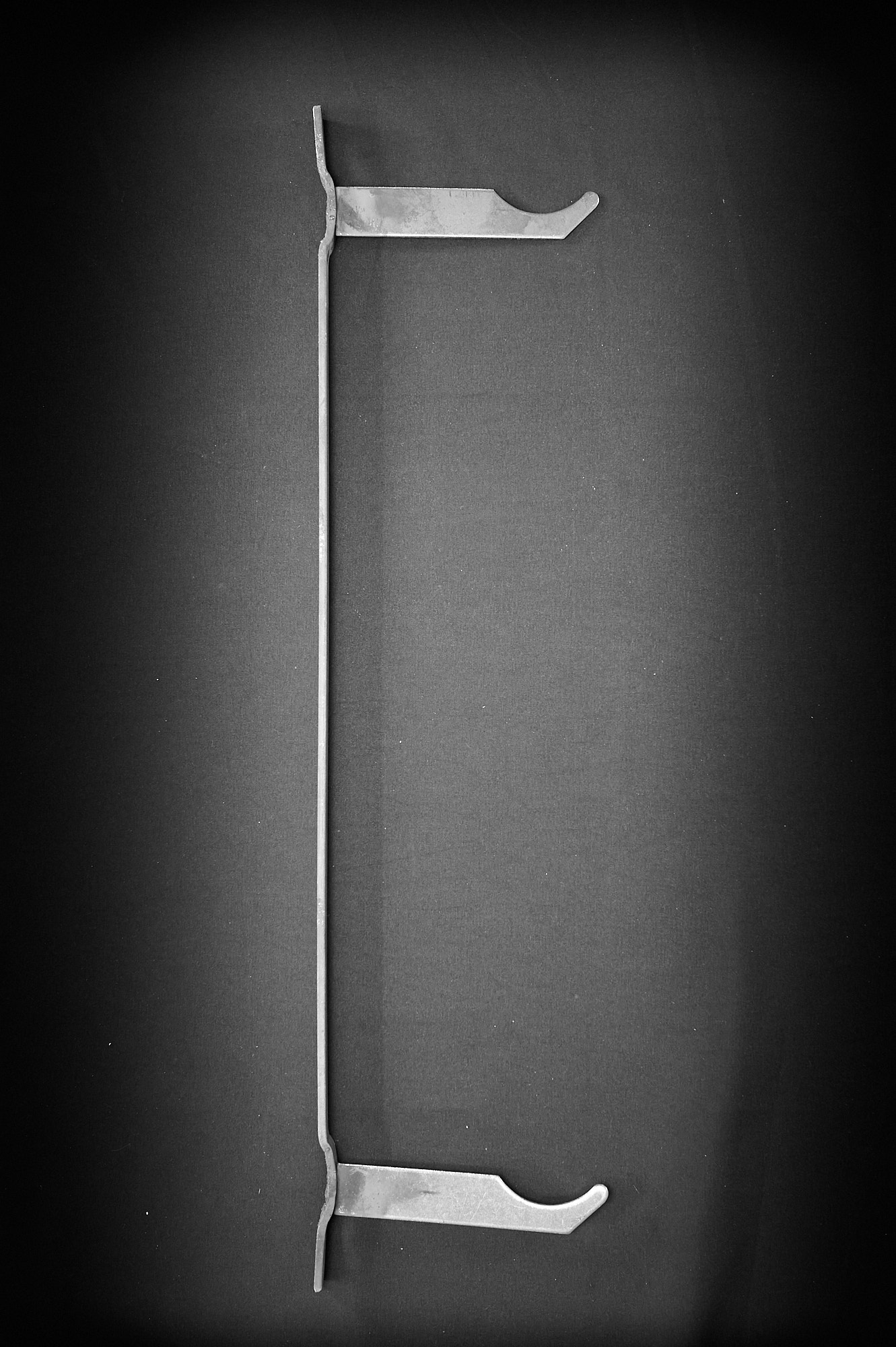

Фотографии
