Арт: 1.1.2.8
Кронштейн универсальный угловой радиаторный К 7.3, К 7.8
Угловая опора с настенной пластиной и полкой — кронштейн К7.3 и его усиленное исполнение К7.8 для алюминиевых секционных радиаторов.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.2.8. Кронштейн универсальный угловой радиаторный К 7.3 |
 | Арт. 1.1.2.9. Кронштейн универсальный угловой усиленный К 7.8 |
Описание
Характеристики
| Сталь | холоднокатаная 08ПС, ГОСТ 19851-74, толщина 2 мм |
| Покрытие | порошковая эмаль RAL 9016; в точке подвеса допустим участок без краски до 5 мм² |
| К7.3 — пластина / полка | 40 × 50 мм / 100 мм |
| К7.3 — пазы / масса | 25 × 6 и 10 × 6 мм / 65 г |
| К7.8 — пластина / полка | 50 × 65 мм / 120 мм |
| К7.8 — пазы / масса | 31 × 6 и 15 × 6 мм / 100 г |
| Крепёж | не входит в комплект |
| Упаковка | коробка, 100 шт. |
На что смотреть при выборе
Размер радиатора. Обычный прибор и стандартный зазор — К7.3; крупный, тяжёлый или отнесённый от стены — К7.8.
Состояние стены. Пазы в двух направлениях компенсируют неровности и неточную разметку, а также позволяют обойти старые отверстия.
Материал основания. Под бетон и кирпич — дюбели с шурупами, под пористые блоки — специальные дюбели.
Технология
Полка штампуется с продольным ребром жёсткости и фигурным вырезом под коллектор. Кронштейн выставляют по уровню до затяжки шурупов.

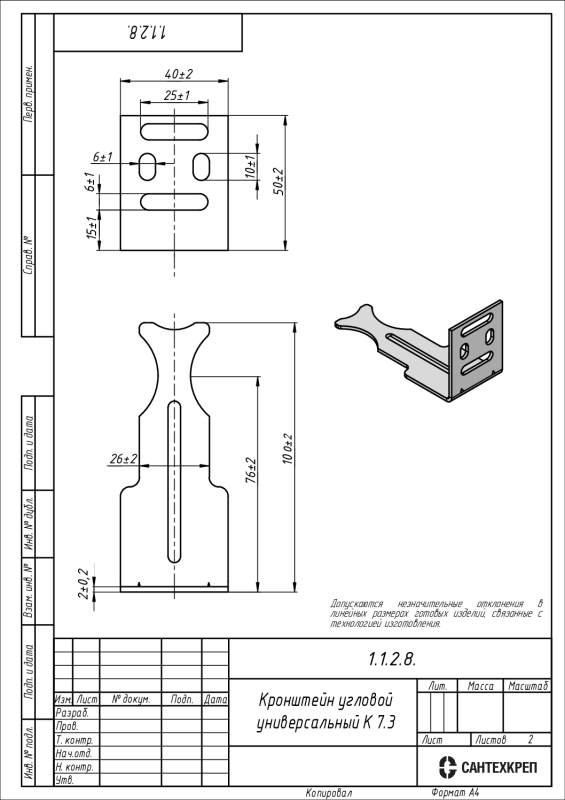

Чертёж

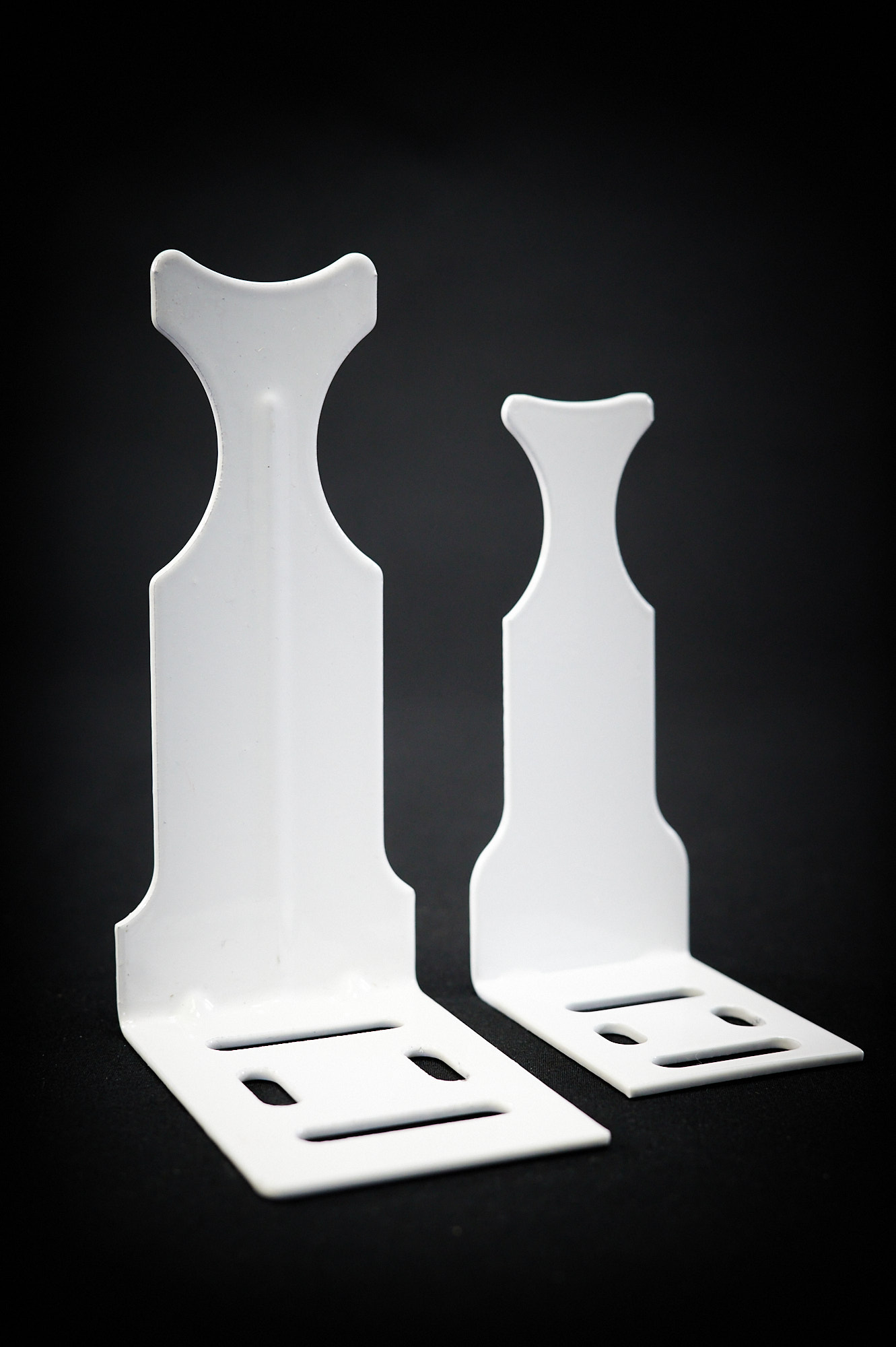

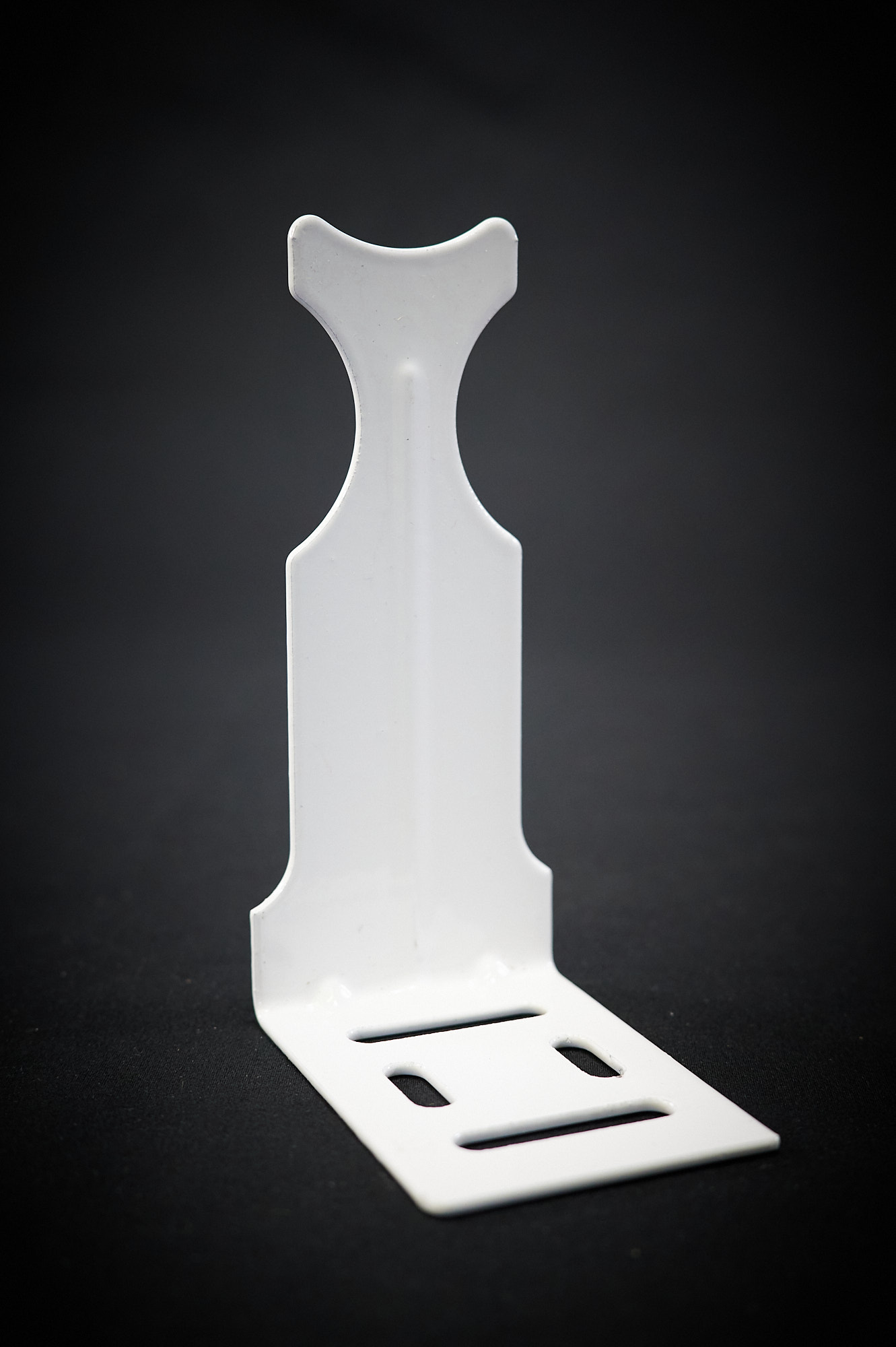

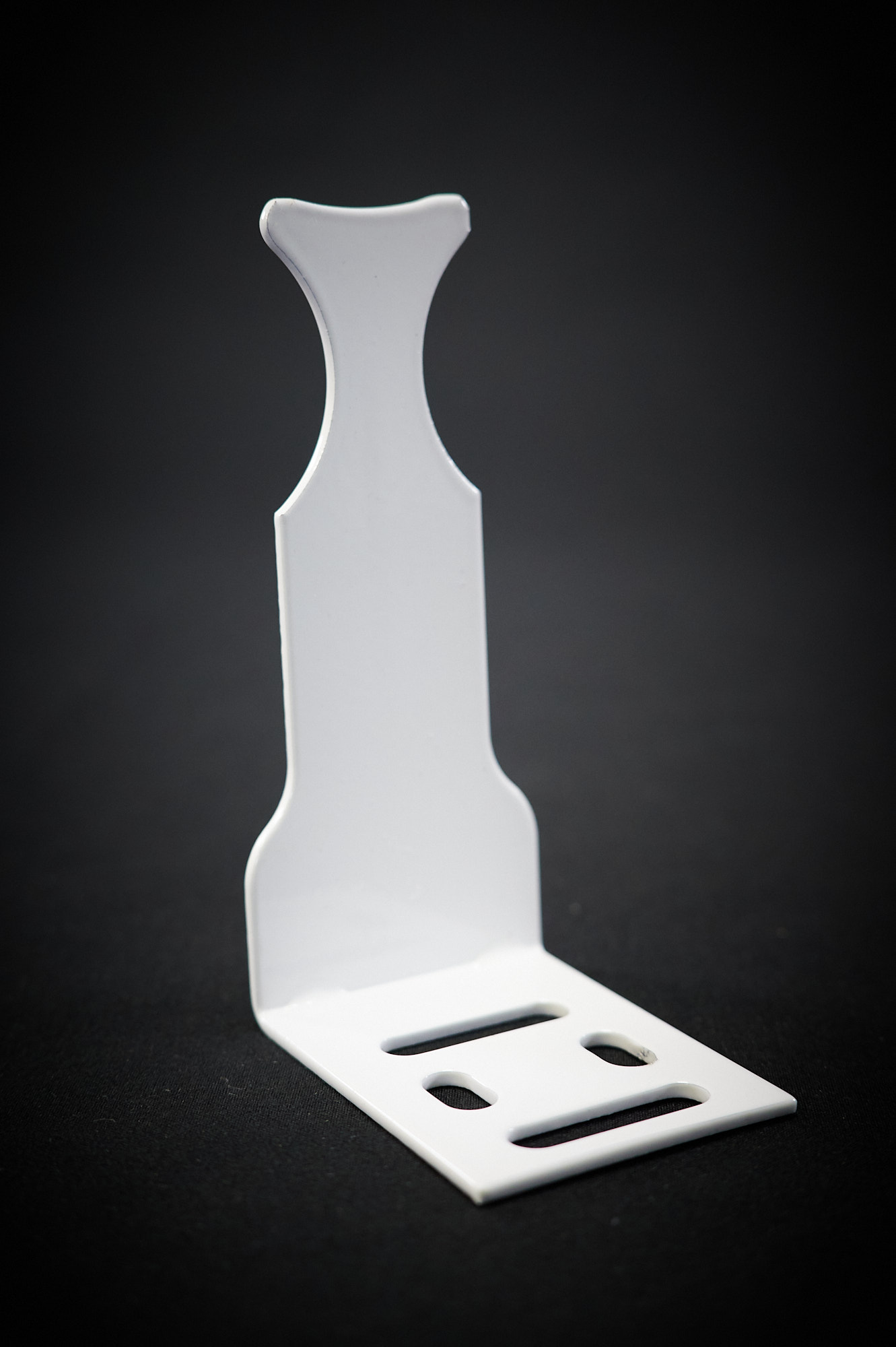

Фотографии
