Арт: 6.4.

Газовая сильфонная подводка Тубофлекс 1/2″

Газовая сильфонная подводка 1/2″ из нержавеющей стали — паспортные данные TuboFlex и советы по подбору.

Изделие выпускается в следующих вариациях:

TuboFlex сильфонная подводка 1/2″ 0,6 м, г/г Арт. 6.4.1.
TuboFlex сильфонная подводка 1/2″ 0,6 м, г/г
TuboFlex сильфонная подводка 1/2″ 0,6 м, г/ш Арт. 6.4.2.
TuboFlex сильфонная подводка 1/2″ 0,6 м, г/ш
TuboFlex сильфонная подводка 1/2″ 0,8 м, г/г Арт. 6.4.3.
TuboFlex сильфонная подводка 1/2″ 0,8 м, г/г
TuboFlex сильфонная подводка 1/2″ 0,8 м, г/ш Арт. 6.4.4.
TuboFlex сильфонная подводка 1/2″ 0,8 м, г/ш
TuboFlex сильфонная подводка 1/2″ 1 м, г/г Арт. 6.4.5.
TuboFlex сильфонная подводка 1/2″ 1 м, г/г
TuboFlex сильфонная подводка 1/2″ 1 м, г/ш Арт. 6.4.6.
TuboFlex сильфонная подводка 1/2″ 1 м, г/ш
TuboFlex сильфонная подводка 1/2″ 1,2 м, г/г Арт. 6.4.7.
TuboFlex сильфонная подводка 1/2″ 1,2 м, г/г
TuboFlex сильфонная подводка 1/2″ 1,2 м, г/ш Арт. 6.4.8.
TuboFlex сильфонная подводка 1/2″ 1,2 м, г/ш
TuboFlex сильфонная подводка 1/2″ 1,5 м, г/г Арт. 6.4.9.
TuboFlex сильфонная подводка 1/2″ 1,5 м, г/г
TuboFlex сильфонная подводка 1/2″ 1,5 м, г/ш Арт. 6.4.10.
TuboFlex сильфонная подводка 1/2″ 1,5 м, г/ш
TuboFlex сильфонная подводка 1/2″ 1,8 м, г/г Арт. 6.4.11.
TuboFlex сильфонная подводка 1/2″ 1,8 м, г/г
TuboFlex сильфонная подводка 1/2″ 1,8 м, г/ш Арт. 6.4.12.
TuboFlex сильфонная подводка 1/2″ 1,8 м, г/ш
TuboFlex сильфонная подводка 1/2″ 2 м, г/г Арт. 6.4.13.
TuboFlex сильфонная подводка 1/2″ 2 м, г/г
TuboFlex сильфонная подводка 1/2″ 2 м, г/ш Арт. 6.4.14.
TuboFlex сильфонная подводка 1/2″ 2 м, г/ш
TuboFlex сильфонная подводка 1/2″ 2,5 м, г/г Арт. 6.4.15.
TuboFlex сильфонная подводка 1/2″ 2,5 м, г/г
TuboFlex сильфонная подводка 1/2″ 2,5 м, г/ш Арт. 6.4.16.
TuboFlex сильфонная подводка 1/2″ 2,5 м, г/ш
TuboFlex сильфонная подводка 1/2″ 3 м, г/г Арт. 6.4.17.
TuboFlex сильфонная подводка 1/2″ 3 м, г/г
TuboFlex сильфонная подводка 1/2″ 3 м, г/ш Арт. 6.4.18.
TuboFlex сильфонная подводка 1/2″ 3 м, г/ш

Описание

Характеристики

Резьба1/2″
Длины0,6; 0,8; 1; 1,2; 1,5; 1,8; 2; 2,5; 3 м
Концыг/г, г/ш
СильфонAISI 304 / AISI 304L
Гайки и штуцерысталь
Давление газарабочее 16 бар, максимальное до 60 бар
Температура−50…+200 °C
Огнестойкостьболее минуты при 600 °C
Срок службы30 лет
МаркаTuboFlex, Угличский завод полимеров

На что смотреть при выборе

Размер входа прибора. Эта подводка — под 1/2″. Для котлов с входом 3/4″ нужна подводка своего размера, а не переходник.

Исполнение концов. Две наружные резьбы — г/г; внутренняя с одной стороны — г/ш.

Длина с учётом сдвига плиты. Подводка не должна натягиваться, когда прибор отодвигают.

Документы. Подводка соответствует требованиям технического регламента Таможенного союза.

Технология

Гофры работают как гармошка: подводку изгибают по месту, и стенка не ломается, если дуга плавная. Опасен резкий перегиб сразу у гайки — там нагрузка на сильфон наибольшая.

Фотографии

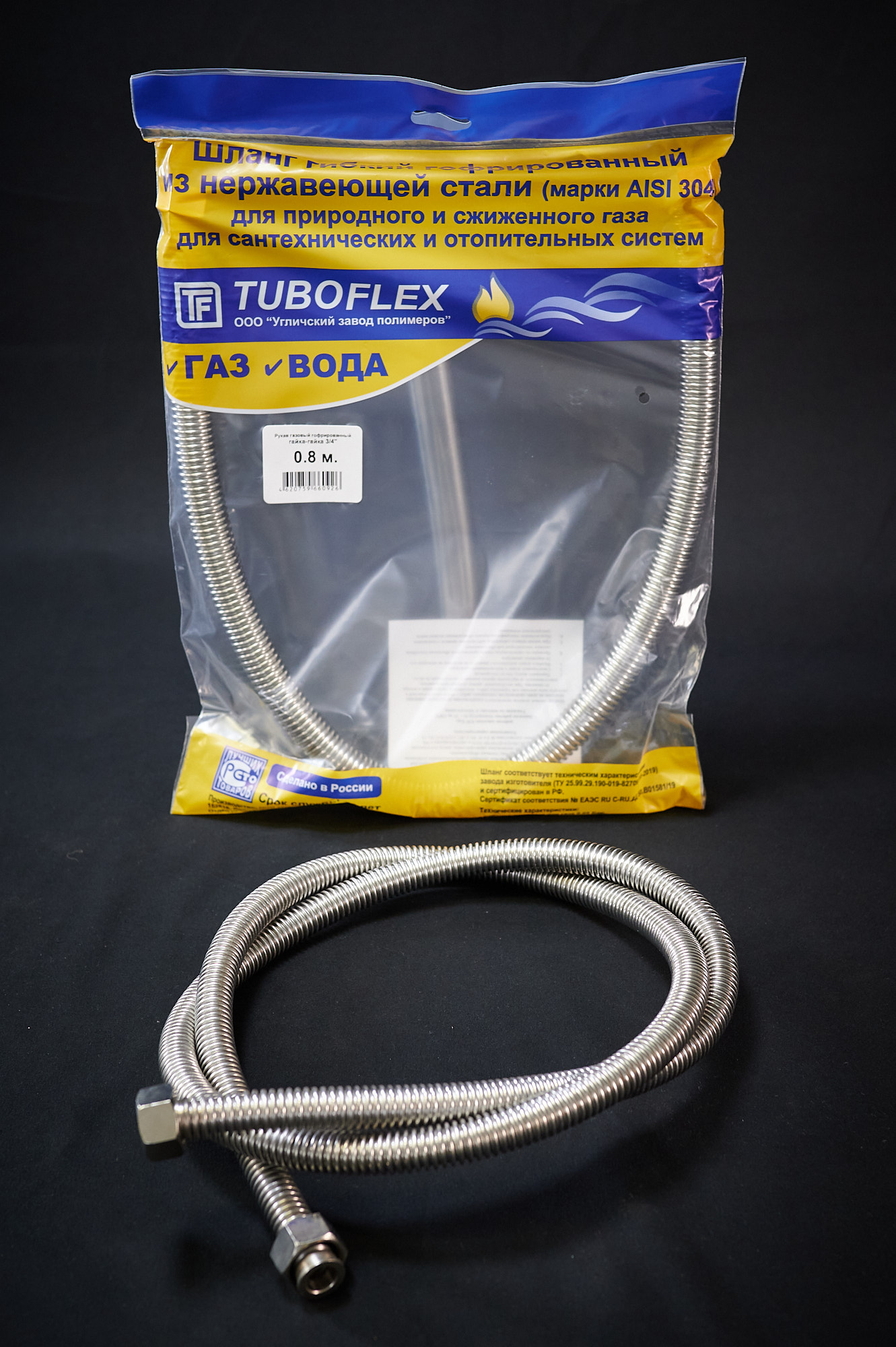

Газовая сильфонная подводка Тубофлекс 1/2"

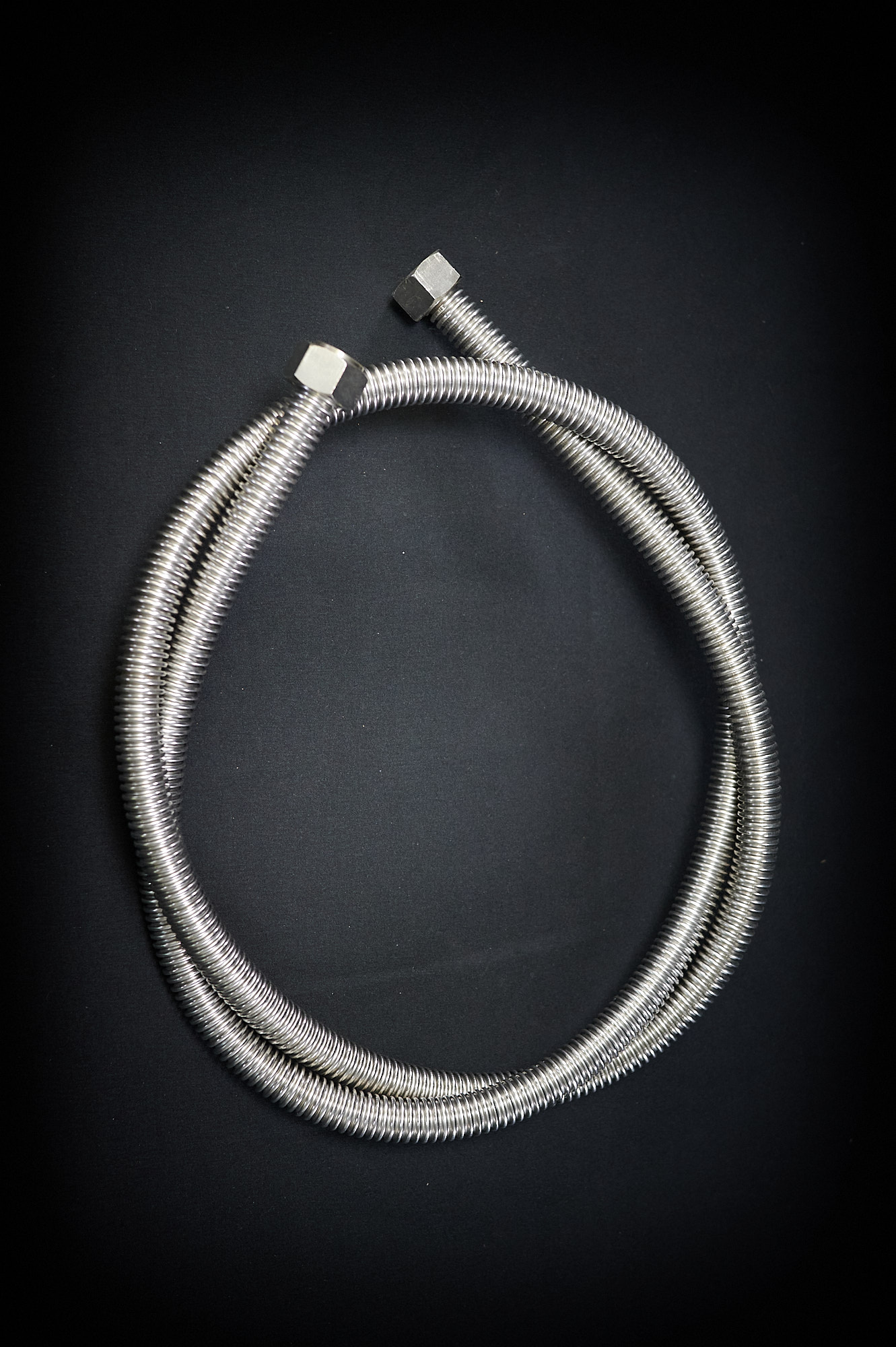

Газовая сильфонная подводка Тубофлекс 1/2"
